Saulės kombaino dėžutė 6 styga
kodėl rinktis mus
Mūsų produktai
Mūsų gaminiuose yra grandinės pertraukikliai, skydų plokštės, kintamosios srovės kontaktoriai, skaitikliai, relės, saugikliai, valdymo blokai ir daugelis kitų elektros priedų, tokių kaip LED apšvietimas.
Mūsų sertifikatai
Changsong gavo ISO9001 kokybės sistemos sertifikatą, ISO14001, OHSAS18001, CB sertifikatą, SEMKO ir CE sertifikatus. Mūsų gaminiai metai iš metų šiltai laukiami ne tik vidaus, bet ir užsienio rinkose.
Mūsų kompanija
„Chang Song Electric Co., Ltd.“ buvo įkurta 1995 m. Turėdama daugiau nei 35 000㎡ gamybos plotą ir 260 darbuotojų, ji tapo viena iš pirmaujančių pramoninių elektros gaminių gamintojų Kinijoje. Tai taip pat viena iš pirmųjų gamyklų pramonėje, turinti beveik 20 metų patirtį gaminant ir kuriant elektros įrangą.
Mūsų privalumai
Čangsongui priklauso modernus MTTP centras, skirtas elektrinių gaminių kūrimui su visa aukštųjų technologijų liejimo ir gamybos įranga bei stipria technine pagalba. Be to, pažangias projektavimo galimybes užtikrina aukščiausios klasės inžinierių komandos, turinčios aukščiausios kokybės pramonines kompiuterių sistemas.
Susijęs produktas
Kombinuotojo dėžės paima kelias šaltinio grandines ir sujungia jas į vieną išvestį. Paprastai jie yra tarp modulių ir keitiklio.
12 įėjimų ir 1 išėjimo kombainų dėžė
„Efektyvi ir patogi, 12 viename DC magistralės dėžutė, kelių prievadų dizainas, atitinkantis jūsų poreikius, palengvina kabelių valdymą.
CNCSGK CSPVB serijos kombinacinėse dėžėse gali tilpti iki 36 įvesties grandinių esant 600 VDC, 1000 VDC arba 1500 VDC įtampai. Kiekvienas kanalas yra su saugikliu. Išėjimo pusėje įrengta apsauga nuo žaibo ir grandinės pertraukiklis. Tai labai supaprastina nuolatinės srovės paskirstymo spintos ir keitiklio įvesties laidus. Įgyvendinkite apsaugą nuo žaibo, trumpojo jungimo ir įžeminimo apsaugą.
Nuolatinės srovės atjungimo kombainerio dėžė
apibūdinimas
- Didelis patikimumas
Su DC FUSE
Su nuolatinės srovės viršįtampio apsaugos įtaisu
Su nuolatinės srovės grandinės pertraukikliu arba nuolatinės srovės apkrovos izoliavimo jungikliu.
* Stiprus prisitaikymas
Didelis efektyvumas ir saugumas, apsauga nuo žaibo, nuolatinės srovės šynų apsauga nuo žaibo, stabili ir patikima.
- Veiksminga apsauga: naudojant pažangias technologijas, efektyviai išvengiama žaibo žalos įrangai, užtikrinamas stabilus įrangos veikimas.
Profesionali kintamosios srovės magistralės dėžė, efektyvi, saugi ir patikima, kad būtų užtikrintas stabilus jūsų elektros įrangos maitinimo palaikymas!

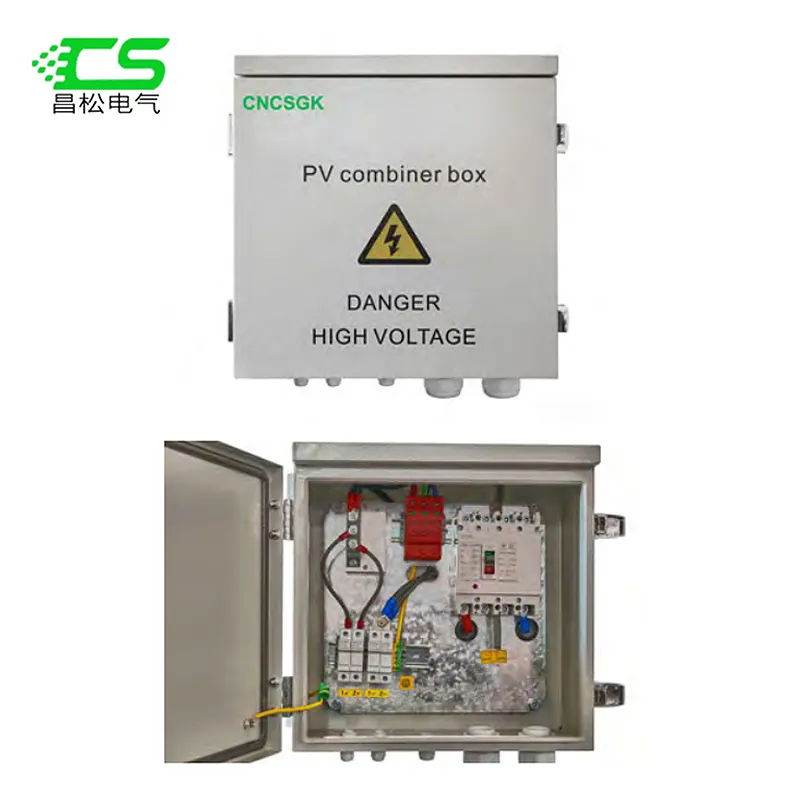

Fotovoltinė jungiamoji dėžutė naudojama fotovoltinės energijos gamybos sistemoje, siekiant sumažinti jungties liniją tarp fotovoltinio modulio ir keitiklio. Apsaugant specialius fotovoltinius saugiklius, automatinius jungiklius ir žaibo apsaugas, padidėja patikimumas, patogu prižiūrėti sistemą. Vartotojai, atsižvelgdami į keitiklio įvesties nuolatinės srovės įtampos diapazoną, gali pateikti tam tikrą skaičių tų pačių fotovoltinių modulių specifikacijų nuosekliai, kad sudarytų fotovoltinių modulių seriją, o tada keletą serijų, prijungtų prie fotovoltinės matricos žaibo šynos, per žaibo stabdį ir grandinę. pertraukiklio apsaugos išėjimas, patogus priėjimas prie keitiklio.
PV kintamosios srovės kombainerio dėžė
Spintelė pagaminta iš karštai cinkuoto plieno plokštės, spintos konstrukcija yra saugi ir patikima, turi pakankamai mechaninio stiprumo, kad po montavimo ir eksploatacijos komponentai nebūtų purtyti ar deformuoti. Apsaugos klasė IP65, atspari vandeniui, pelenų, rūdžių, druskos purškimui, atitinkanti lauko įrengimo reikalavimus; Vienu metu galima pasiekti iki 24 fotovoltinių matricų; Kiekvienos baterijų serijos teigiamuose ir neigiamuose poliuose yra įrengti fotovoltiniai saugikliai apsaugai, o saugiklio pagrindas ir saugiklis naudojami kartu, siekiant sumažinti savininko vėlesnes priežiūros išlaidas ir efektyviai apsaugoti asmeninį techninės priežiūros personalo saugumą; Nuolatinės srovės išėjimo magistralėje yra fotovoltinis žaibo iškroviklis. Teigiamas į žemę, neigiamas į žemę, teigiamas ir neigiamas tarp teigiamos ir neigiamos apsaugos nuo viršįtampių funkcijos magistralės dėžutėje yra modulinis išmanusis aptikimo blokas, skirtas aptikti srovę, išėjimo įtampą, dėžutės temperatūrą, žaibo stabdiklio būseną, grandinės pertraukiklio būseną. komponentų serija;
Kombainerinė dėžė su žaibo sustabdymu
(1) Profesionalus žaibo apsaugos efektyvumas, efektyviai išvengiama elektros įrangos pažeidimų, kartu su pažangia apsaugos nuo žaibo technologija, kad būtų užtikrinta visapusiška jūsų elektros sistemos apsauga.
(2) Kokybės užtikrinimas, puiki technologija
Gamyklos gamybos stiprumas, griežta kokybės kontrolė, užtikrinanti, kad kiekvienas produktas atitiktų pramonės standartą.
(3) Intymus profesionalios komandos aptarnavimas
Po pardavimo komanda, pasirengusi išspręsti problemas už jus, kad vartotojai pirktų labiau užtikrintai
(4) Visapusiška garantija, kad pirksite be rūpesčių
Kruopščios ir apgalvotos apsaugos po pardavimo priemonės, kad vartotojai pirktų be rūpesčių
Kas yra „Solar Combiner Box 6 String“?
Saulės kolektoriaus dėžė, skirta šešioms stygoms, yra elektros korpusas, specialiai sukurtas fotovoltinėms (PV) sistemoms. Jis skirtas sujungti šešių atskirų saulės kolektorių eilučių nuolatinės srovės išėjimus į vieną išvestį, kuri tiekiama į saulės keitiklį.
Išvalykite kombainerio dėžės vidų
Svarbu, kad kombaino dėžutės vidus būtų švarus. Valyti galima su muilu ir minkštu drėgnu rankšluosčiu, tačiau po valymo kombainerio dėžę laikykite sausą sausu rankšluosčiu.
Patikrinkite vidines laidų jungtis
Dar kartą patikrinkite, ar kombainerio dėžė nustojo veikti. Mūvėkite izoliacines pirštines ir patikrinkite, ar prijungti laidai nėra laisvi ir nėra oksidacinio nusidėvėjimo atvirose vietose. Medžiagas turi keisti profesionalių elektros žinių turintys žmonės.
Pakeiskite perdegusį saugiklį
Perdegus saugikliui jo nebegalima naudoti, galima tik pakeisti. Prieš keisdami saugiklį, būtinai atkreipkite dėmesį į grandinės pertraukiklį, atjunkite grandinės pertraukiklį ir prieš keisdami saugiklį patikrinkite multimetru.
Patikrinkite viršįtampio apsaugą
Patikrinkite, ar apsaugos nuo viršįtampių langas yra žalias. Jei jis yra raudonas, tai reiškia, kad jis sugedo ir modulį reikia pakeisti.
Saulės kolektoriaus dėžutės viduje yra komponentai, padedantys saugiai atlikti savo funkciją, ty atskirų stygų grandinių sujungimą į vieną. Pagrindiniai komponentai, kuriuos galima rasti tipinėje dėžutėje, yra grandinės pertraukikliai, saugikliai, apsaugos nuo viršįtampių įtaisai, atjungimo jungiklis ir šyna.
DC grandinės pertraukiklis
Grandinės pertraukikliai padeda apsaugoti grandines, įeinančias į kombainą, nuo elektros gedimų, kuriuos gali sukelti per didelė įtampa. Jų skaičius ir įvertinimas priklauso nuo jūsų saulės sistemos dydžio.
Saulės saugiklis
Taikant apsaugos priemones, jūsų masyvo grandinės baigiasi į saugiklių seriją, skirtą stygų apsaugai. Gedimo metu šie saugikliai perdegs ir nutrauks paveiktą grandinę. Vėlgi, saugiklių tipai priklausys nuo jūsų plokščių ir stygų dydžio.
Apsaugos nuo viršįtampių įtaisas
SPD taip pat yra vienas iš svarbiausių PV kombinatoriaus dėžės komponentų. Jis sujungia grandines su įžeminimu ir siūlo apsaugą nuo elektros viršįtampių, kurie gali atsirasti.
DC atjungimo jungiklis
Tai yra jungiklis, kurį galite naudoti norėdami greitai atjungti maitinimą, kai tik reikia. Jungiklis gali izoliuoti vieną sistemos dalį avarinės situacijos metu arba techninės priežiūros tikslais.
Autobuso baras
Tai mechaninis laidininkas (juosta arba bėgis), kurio užduotis yra sujungti skirtingas grandines į vieną. Iš esmės jis yra už minėtų komponentų, kur visi laidai eina į jį prieš pasiekiant pagrindinį pertraukiklį.
Į kokius elektrinius parametrus reikia atsižvelgti renkantis „Solar Combiner Box 6 String“?
Įvesties galios parametrai
Saulės kolektoriaus dėžutės įvesties galia yra vienas iš pagrindinių atrankos proceso aspektų. Šis parametras nurodo didžiausią įvesties galią, kurią gali atlaikyti saulės kolektoriaus dėžutė. Renkantis būtina nustatyti saulės kolektoriaus dėžutės įėjimo galios parametrus pagal bendrą įrengtą galią ir numatomą fotovoltinės stoties elektros energijos gamybą.
Įvesties įtampos parametrai
Įvesties įtampos parametrai yra dar vienas svarbus aspektas renkantis saulės kolektoriaus dėžę. Šis parametras nurodo didžiausią įėjimo įtampą, kurią gali atlaikyti saulės kolektoriaus dėžutė.
Grandinių skaičius
Nustatykite įvesties grandinių skaičių, paprastai lygų eilučių skaičiui;
Nustatykite išėjimo grandinių skaičių, šis parametras daugiausia priklauso nuo sistemos galios ir naudojamų keitiklių;
Didžiausia srovė
Nustatykite PV stygų vardinę didžiausią vertę, įprastos srovės yra mažesnės nei 15A ir 20A;
Pasirinkite tinkamus grandinių numerius ir maksimalią srovę pagal saulės kolektorių kiekį ir specifikacijas.
Apsauga nuo žaibo
Fotovoltinės (PV) saulės kolektoriaus dėžės turi turėti apsaugos nuo viršįtampių funkcijas, kad būtų išvengta perkūnijos poveikio visoms saulės energijos sistemoms.
Atvirkštinio srauto apsauga
Tinkle esančiose sistemose saulės kolektoriaus dėžės turi turėti atvirkštinio srauto apsaugos funkcijas, neleidžiančias srovei tekėti atgal į tinklą ir sukelti žalą.
Apsauga nuo perkrovos ir trumpojo jungimo
Norėdami apsaugoti sistemą nuo perkrovos ar trumpojo jungimo pažeidimų, rinkitės saulės kolektoriaus dėžę su šiomis funkcijomis.
Ryšio funkcija
Šiuolaikinės saulės energijos sistemos dažnai naudoja nuotolinį stebėjimą, kuris valdymo / valdymo tikslais įkelia veikimo duomenis per pagrindinį valdiklį į debesį.
Stebėjimo funkcija
Stebėjimo funkcija yra labai svarbi sekimo realiuoju laiku veikimui;
Paprastai apima nuolatinę įtampą / srovę, taip pat jungiklio būseną / temperatūrą / drėgmę ir kt.
Apsaugos lygis
Apsaugos lygis yra svarbus rodiklis renkantis PV saulės kolektoriaus dėžę. Šis parametras įvertina saulės kolektoriaus dėžutės apsaugines savybes, įskaitant atsparumą dulkėms, vandeniui ir antikorozinius aspektus.
Temperatūros diapazonas ir darbo aplinka
Atsižvelkite į saulės kolektoriaus dėžės darbo temperatūros diapazoną ir sąlygas;
Stygos laidininkas apie kiekvieną stygą yra saugiklio gnybte. Dėl to saulės PV sistemų įėjimų fotovoltinio saugiklio išėjimas sujungiamas į vieną laidininką, kuris taip prijungiamas prie DC-AC/AC-DC keitiklio. Kombinuotojo dėžė gali atlikti ir kitas funkcijas, o naudojant ją galite stebėti įgėlimų ir kitos susijusios įrangos būklę. Be to, galite jį naudoti norint greitai nuotoliniu būdu išjungti visą aparatą.
Jie padeda sutelkti visą gaunamą galią į vieną kietą energijos tiekimą. Tai padeda sumažinti energijos švaistymą. Savo ruožtu tai taip pat eksponentiškai padidina produkciją. Galiausiai tai leidžia sutaupyti didelių pinigų investicijų ir sumažinti darbo sąnaudas. Dabar kombainerio dėžės naudojimas nėra privalomas. Galite jų nenaudoti, jei stygų yra mažiau.
Paprastai negalite naudoti šių įrenginių, kai eilučių yra mažiau nei 4, nes galite tiesiogiai prijungti tris atskiras eilutes prie DC-AC/AC-DC keitiklio. Todėl šiuos įrenginius galite naudoti daugiausia projektams, kuriuose yra daug įgėlimų.
Saulės kombainerio 6 dėžės stygos tipai
Styginių kombainų dėžės
Styginių kombainų dėžės yra vienos dažniausiai naudojamų saulės energijos įrenginiuose, ypač didelio masto projektuose. Jie sujungia kelių saulės kolektorių eilučių išėjimus, kurių kiekvienoje yra keli moduliai, sujungti nuosekliai. Stygos yra sujungtos dėžutės viduje ir prijungtos prie keitiklio arba pagrindinės nuolatinės srovės magistralės. Styginių kombainų dėžės vertinamos dėl savo paprastumo, mastelio ir ekonomiškumo, todėl puikiai tinka įvairioms reikmėms – nuo gyvenamųjų namų stogų iki komunalinių saulės energijos ūkių.
Array Combiner Boxes
Masyvinės kombinacinės dėžės pritaikytos saulės įrenginiams su didesniu atskirų saulės baterijų skaičiumi, kai plokščių suskirstymas į eilutes gali būti neįmanomas arba efektyvus. Užuot sujungę plokštes į eilutes, masyvo kombinatoriaus dėžutės sujungia atskirų plokščių išvestis atskirai. Šis metodas suteikia daugiau lankstumo kuriant sistemą ir leidžia tiksliau valdyti skydelio lygio stebėjimą ir priežiūrą. Matricos kombainų dėžės dažniausiai naudojamos komerciniuose ir pramoniniuose saulės energijos projektuose, kur svarbiausia yra maksimaliai padidinti energijos gamybą ir sistemos patikimumą.
Išmaniosios kombaininės dėžės
Išmaniosios kombainų dėžės yra pažangiausios saulės energijos kombainų technologijos, integruojančios pažangias stebėjimo, ryšio ir valdymo funkcijas. Su integruotu duomenų registravimu, nuotolinio stebėjimo galimybėmis ir ryšio sąsajomis (pvz., Ethernet arba Modbus), išmaniosios kombinerinės dėžutės įgalina našumo stebėjimą ir diagnostiką realiuoju laiku modulio arba eilutės lygiu. Suteikdami veiksmingų įžvalgų apie sistemos našumą ir būklę, išmanieji jungtuvai įgalina operatorius optimizuoti energijos gamybą, aktyviai nustatyti galimas problemas ir padidinti bendrą sistemos patikimumą bei veikimo laiką. Nors išmaniosios kombaininės dėžės reikalauja didesnės pradinės investicijos, jų ilgalaikė nauda, susijusi su geresniu našumu, priežiūros efektyvumu ir turto valdymu, pateisina išlaidas, ypač komercinio ir komunalinio masto saulės energijos įrenginiuose.
DC kombainų dėžės
Nuolatinės srovės jungtuvų dėžės yra skirtos specialiai saulės kolektorių DC (nuolatinės srovės) išėjimui sujungti ir perduoti juos į keitiklį arba DC/DC keitiklius. Šiose dėžutėse yra grandinės pertraukikliai arba saugikliai kiekvienai skydų eilutei ar masyvei, kad būtų užtikrinta puiki apsauga nuo viršsrovių ir gedimų izoliacija. Nuolatinės srovės kombainų dėžės sukurtos taip, kad būtų atsparios nepalankioms situacijoms lauke, su tvirtais gaubtais ir oro sąlygoms atspariais sandarikliais, apsaugančiais vidinius komponentus nuo drėgmės, dulkių ir aukštų temperatūrų. Jie yra esminiai tiek į tinklą susietų, tiek ir neprijungtų saulės energijos sistemų komponentai, sudarantys esminę sąsają tarp saulės masyvo ir likusios fotovoltinės sistemos.
Kintamosios srovės kombainų dėžės
Nors dauguma kombainerių dėžių yra susijusios su nuolatinės srovės maitinimu, kintamosios srovės kombinatorių dėžės naudojamos sistemose, kuriose nuolatinė srovė konvertuojama į kintamąją srovę styginiais inverteriais arba centriniais keitikliais. Kintamosios srovės kombinatorių dėžės sujungia kelių keitiklių išėjimus, sujungdamos juos į vieną kintamosios srovės išvestį, kuri gali būti tiekiama į tinklą arba paskirstoma įrenginyje. Šiose dėžutėse yra integruoti kintamosios srovės grandinės pertraukikliai, apsaugos nuo viršįtampių įtaisai ir stebėjimo įranga, užtikrinanti kintamosios srovės energijos paskirstymo saugumą ir efektyvumą. Kintamosios srovės kombainų dėžės yra neatskiriamos prie tinklo prijungtų saulės energijos įrenginių sudedamosios dalys, kurios palengvina sklandų integravimą su komunalinių tinklų ir tinklų sujungimo reikalavimų atitikimą.
Sertifikatai
Mūsų gamykla
„Changsong Cowns“ modernus mokslinių tyrimų ir plėtros centras, skirtas elektrinių gaminių kūrimui su visa aukštųjų technologijų liejimo, gamybos įranga ir puikia technine pagalba, be pažangių projektavimo pajėgų, kurias aprūpina aukščiausios klasės inžinierių komandos su itin pramoninėmis kompiuterinėmis sistemomis. Taigi kiekvienas gaminio gabalas yra visiškai užtikrintas aukščiausios patikimumo kokybe, moksliniu ir nauju dizainu bei puikiu apdirbimu.
DUK
Populiarus Žymos: saulės kombainerio dėžės 6 eilutė, Kinijos saulės kombainerio dėžutės 6 eilutės gamintojai, tiekėjai, gamykla
